前言

前几天在准备中期考核相关的内容，想要用 Solidworks 渲染一个示意图，但是我的芯片版图是用 L-Edit 绘制的，直接导入比较困难，我倒腾了一天才解决。

这里就写一下解决方法。

所需软件

  • L-Edit：用于绘制二维版图。至于我为什么用这个软件画，不直接用 Solidworks，只能说导师推荐的，而且我使用下来确实对大量、重复的内容支持比较好，响应速度很快。

  • AutoCAD：中间软件，用以处理 L-Edit 输出的 DXF 文件。如果你习惯的话，直接用 CAD 做示意图也行，不过我不太喜欢用它。

  • Solidworks：使用 2023 版，最后一个自带渲染工具的版本。

问题描述

在使用 L-Edit 绘图时，是用一个个多边形进行的轮廓构建：

但其输出为 DXF 时，会保留每个多边形的轮廓，不会取外包络线：

这就导致 Solidworks 在拉伸时，选择草图没办法准确判断哪部分是图形内部，很容易出现漏选或者错误。

另外由于通常一个版图的线条很多，所以处理速度很慢；选错一个地方想要修改可能要等十几分钟，非常麻烦。

因此，最好能够一次选择就能解决，这里我的方法是取外包络线。

解决方法

我尝试过直接使用 L-Edit 进行布尔运算，尝试把这些多边形进行合并，但是没有成功，运算结果依然会有边线，不知道是不是我的操作问题。

所以我就曲线救国，输出后再进行处理。

处理过程使用 AutoCAD，思路是取外包络。

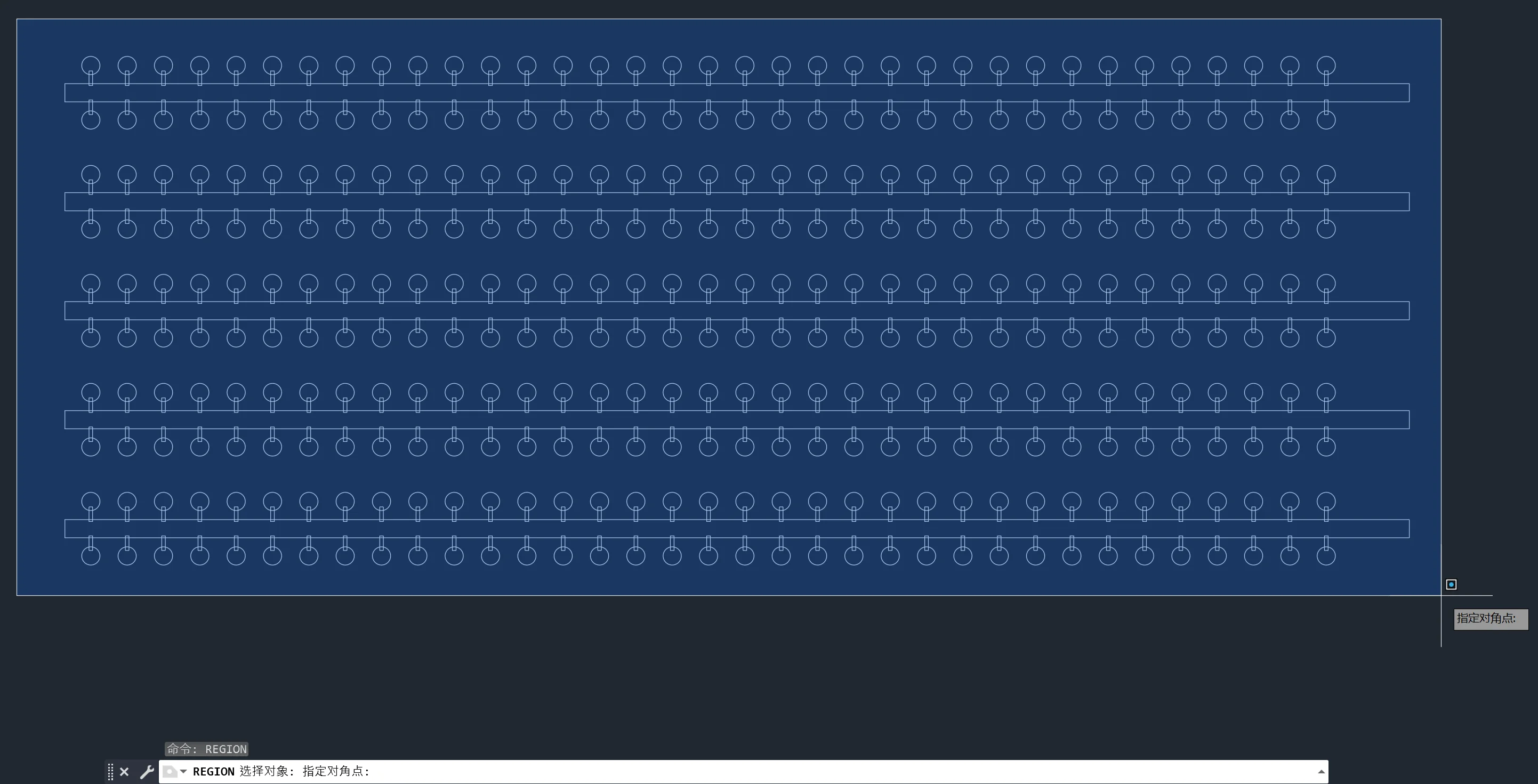

  1. 转换为面域： 在命令行输入 ​REGION​，框选所有的图形，按回车。

    • 此时这些线段会变成一个个密闭的面：

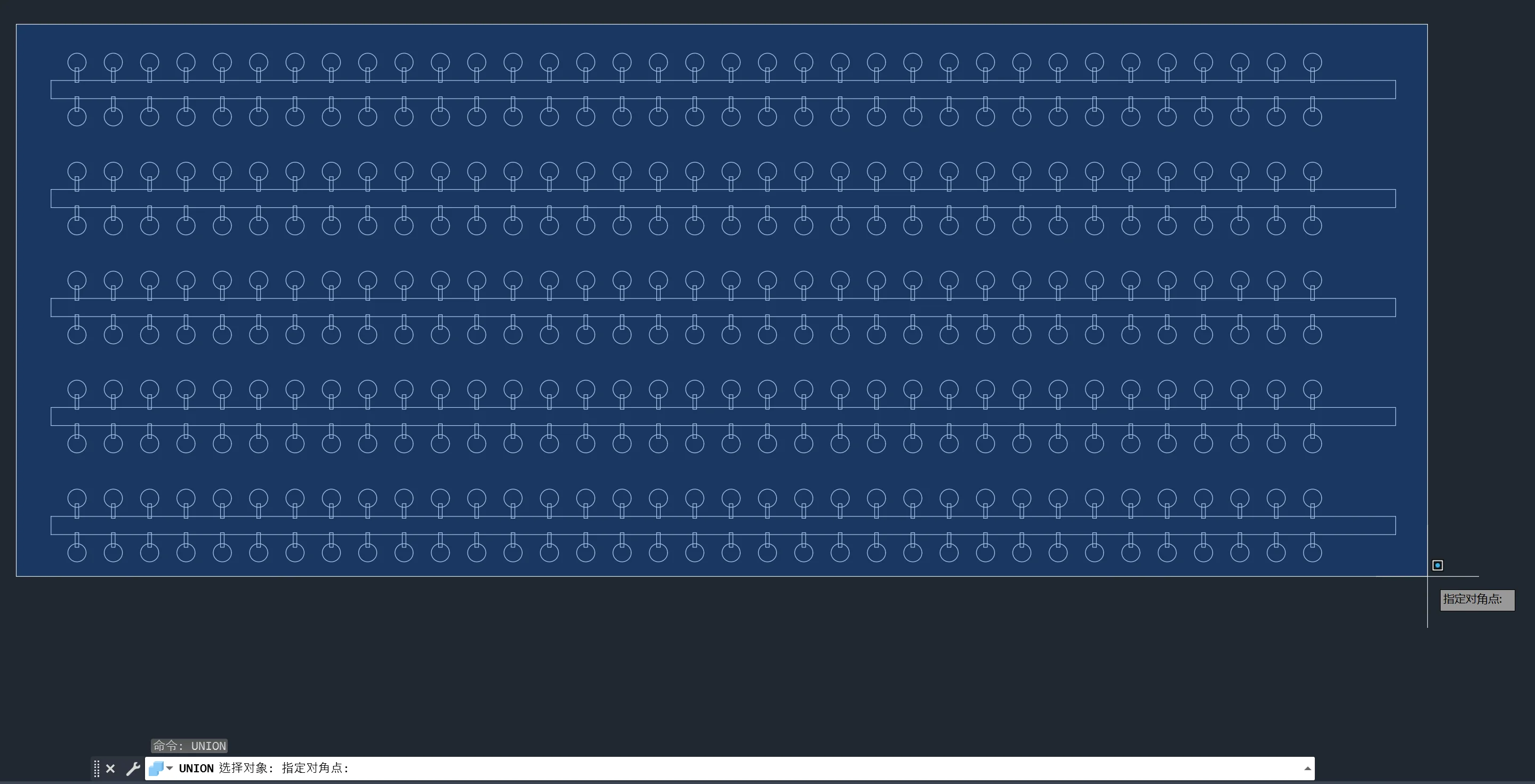

  2. 执行并集： 输入 ​UNION​，框选刚刚的所有图形，按回车。

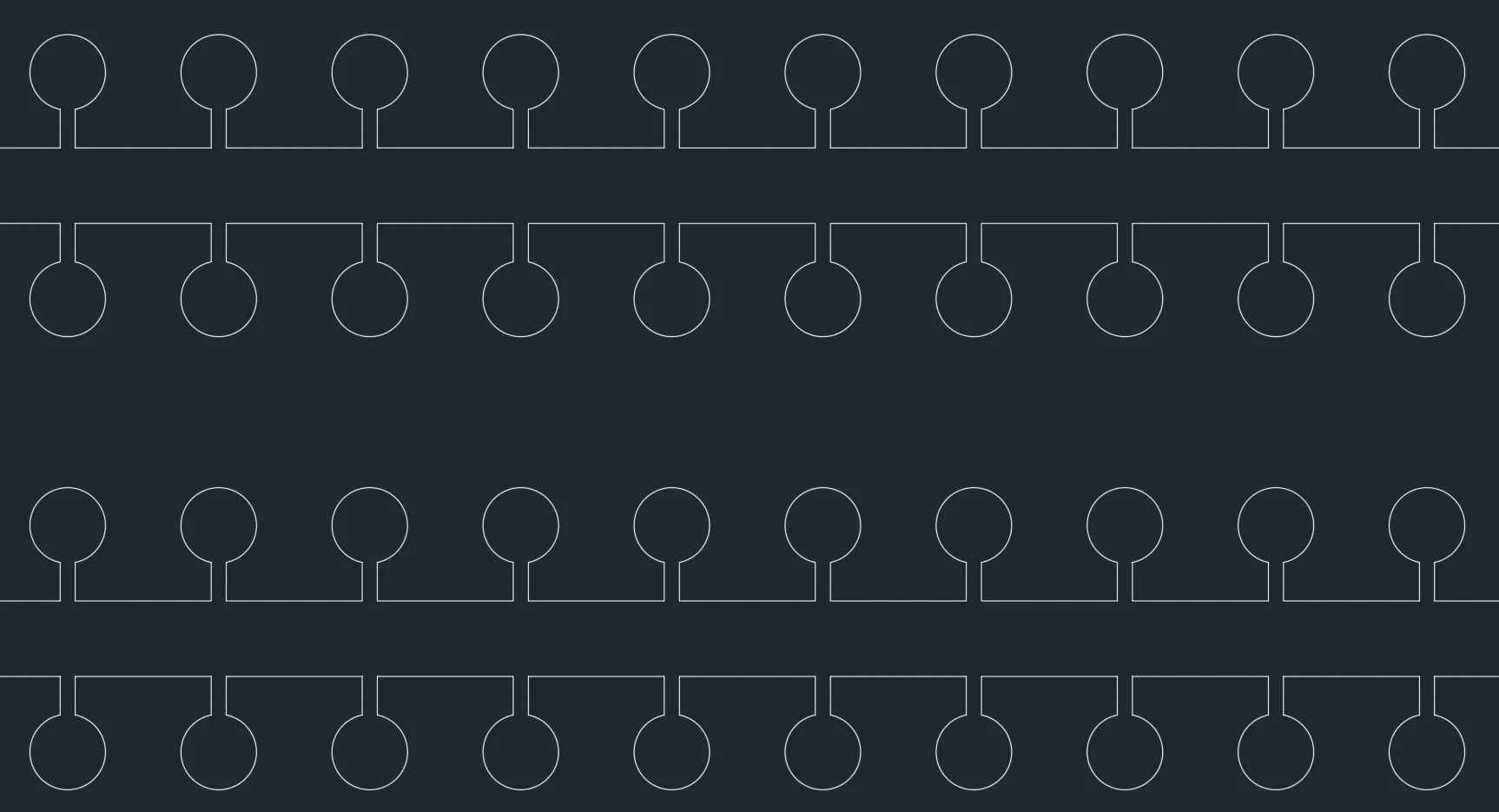

    • 内部线段会被全部删除，只保留包络线：

  3. 还原为多段线： 选中融合后的图形，输入 ​X​（EXPLODE，分解）并回车。

    • 看上去是没变化的，但是会将包络转换为线而不是多边形。

    • 我实测这步不做也不影响。

结语

通过这个方法就可以很好的取到版图的包络，再导入 Solidworks 中进行处理即可，但是仍然没法解决大量曲线处理速度慢的问题（可恶的Solidworks，为什么要用单线程处理），每一步操作都要等好几分钟。

当然，我这个解决方法是 L-Edit 布尔运算不起作用的情况下的无奈之举，如果能用布尔的话就无需这么麻烦了。
